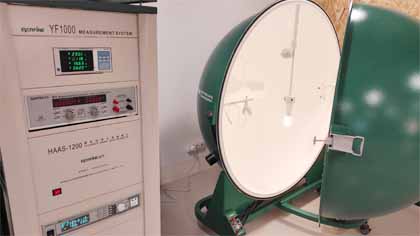

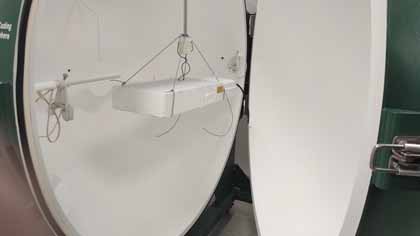

La esfera integradora es un equipo esférico que tiene una cubierta reflectante en su interior la cual al insertar una fuente de luz permite medir el flujo luminoso y las prestaciones de color.

Es un sistema para medir: Flujo luminoso (lm), potencia radiante(W), eficiencia (lm/W), Distribución de potencia espectral P(λ), Coordenada de cromaticidad, Temperatura de color correlacionada (CCT), Índice de reproducción cromática (Ra), SDCM, Longitud de onda dominante, además de los parámetros eléctricos como; Voltaje, corriente, potencia, factor de potencia, etc. El equipo está diseñado para medir luminarias, lámparas, PCB LED, Módulos LED, entre otros.

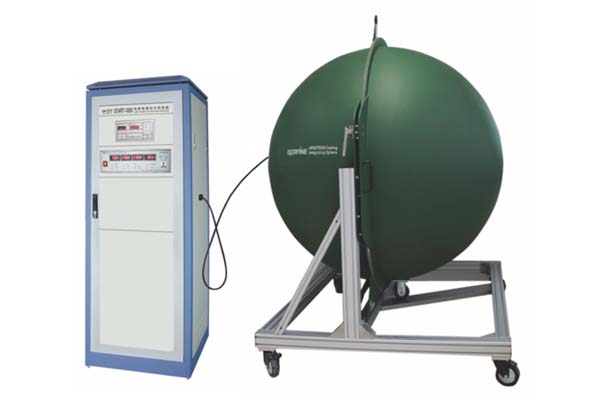

Las esferas integradoras de Everfine están específicamente diseñadas para la realización de los más precisos ensayos de espectro, colorimétricos y fotométricos (flujos luminosos) de cualquier fuente de luz: luminarias, lámparas y fuentes LED.

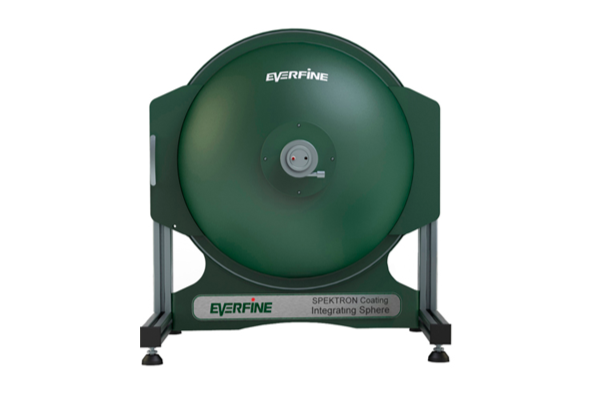

Están fabricadas en acero laminado en frío y entre sus propiedades de revestimiento destacamos el recubrimiento de reflectancia difusa, que parece casi lambertiano (perfectamente difuso) y el Recubrimiento interno SpektronTM R98, una tecnología exclusiva. También dispone de propiedades no tóxicas, duraderas y ópticamente estables en el tiempo; además de estar equipadas con una plataforma elevadora en la parte inferior de la esfera.

Características de la esfera integradora de ULBRICTH

Φ0.15m, Φ0.3m, Φ0.5m, Φ1.0m, Φ1.5m, Φ1.75m, Φ2.0m, Φ2.5m, Φ3.0m, tamaño personalizado

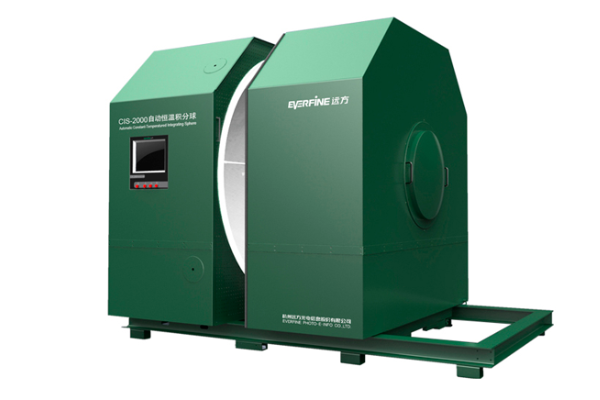

Ambiente, temperatura-constante automática

Revestimiento SpektronTM, Reflectancia difusa, y parece casi lambertiano (perfectamente difuso), propiedades no tóxicas, duraderas y ópticamente estables con el tiempo.

Revestimiento R97, recubrimiento R80, recubrimiento UV

La luminosidad de una superficie plana es proporcional al coseno del ángulo de incidencia de la luz.

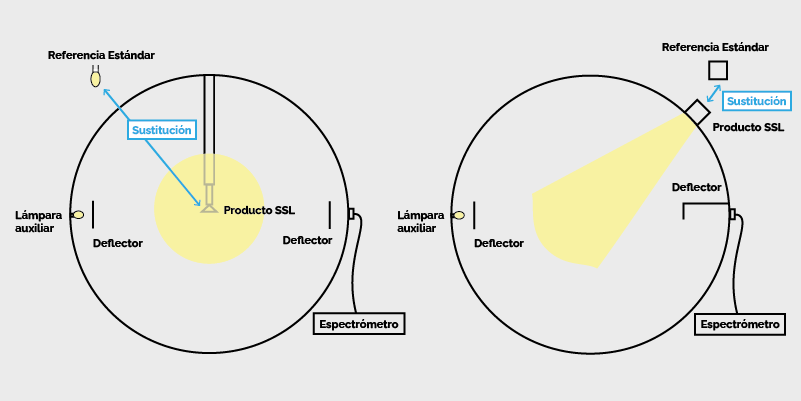

4π (lámpara montada en el centro)

2π (lámpara montada en el lado, arriba o abajo)

Cumple con la normativa IES LM-79, en relación a las mediciones eléctricas y fotométricas de productos de iluminación de estado sólido (SSL).

Especificaciones Técnicas

  • Recubrimiento interno SpektronTM R98 (tecnología exclusiva) ρ(λ) = 94% -97% (380nm ~ 500nm), ρ (λ） = 96% -98% (500 nm ~ 1500 nm). Cumple totalmente las normas EN 13032-4 y IES LM-79.
  • La esfera integradora es capaz de realizar mediciones de geometría de 4π y 2π. En la solución 2π, la abertura lateral es Φ500 mm.
  • Tamaño personalizado: Φ0,15m, Φ0,3m, Φ0,5m, Φ1,0m, Φ1,5m, Φ1,75m, Φ2,0m.
  • Dispone de una lampara auxiliar para calcular el valor de auto-absorción por la diferencia de tamaño de la muestra respecto el patrón referencia.
  • Dispone de una fuente de luz de referencia calibrada como iluminante A (2856 K) con certificado de calibración acreditada ISO 17025.
  • Rango de medición: 0,01-200,000lm (Equipado con la esfera integradora apropiada).
  • Rango de longitud de onda: 350nm-1000nm (Otros rangos de longitud de onda disponibles).
  • Precisión de la longitud de onda: ±0.3nm
  • Resolución (paso de banda): 2,5nm
  • Precisión fotométrica: 1%
  • Fuente de alimentación DC con precisión ± (0,02% lectura + 0.01% de rango).
  • Analización de potencia con una precisión de V, A, P y PF: ± (0,4 % de lectura + 0,1 % de rango) (Opcional. Es posible tener distintas prestaciones en el medidor eléctrico, medición AC y DC, Medición de harmónicos, etc).

Nos encargamos de la instalación y de la formación en tu laboratorio

Desde Asselum Luminotècnics S.L te ofrecemos el montaje de esferas integradoras en tu laboratorio. En la instalación se incluye el control de calidad y montaje de todo el sistema de ensayo. La calibración y puesta en marcha de la esfera también está incluida, acompañada de un certificado de calibración con fecha del día de la instalación..

Adicional a lo anterior, también ponemos a disposición de tu laboratorio la impartición de un curso personalizado sobre ensayos luminotécnicos, gestión de muestras y resultados de ensayos. Exponemos detalladamente las recomendaciones y trucos para la realización de ensayos en el día a día de tu empresa. Aprenderás todo sobre la gestión de los ensayos de color y de flujo luminoso a través de las herramientas Photoview Plus y Bacher.
