Luminancímetro CX-2B medidor de luminancia

Medidor de luminancia con una matriz CCD como detector y puede realizar mediciones simultáneas de más de 1.000.000 de puntos mediante un muestreo único (perfecto para el análisis de pantallas y luminancias de carreteras y túneles).

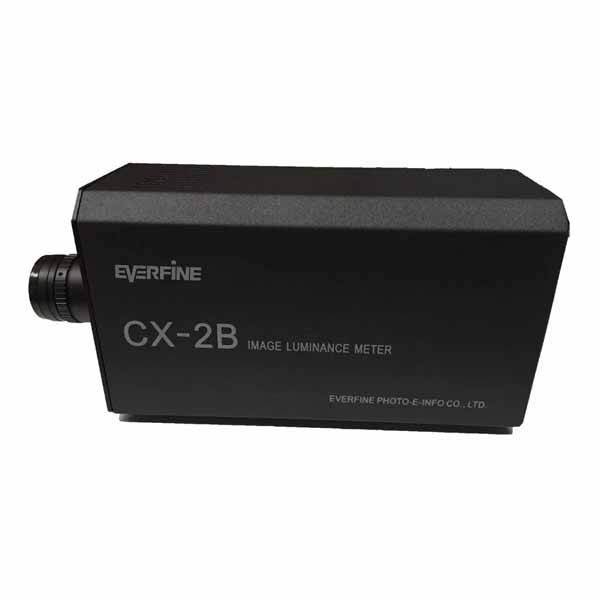

El medidor de luminancia de imagen CX-2B adopta una matriz CCD como detector y puede realizar mediciones simultáneas de más de 1 000 000 de puntos en el archivo medido mediante un muestreo único, como más de 1 000 000 de medidores de microluminancia que funcionan sincrónicamente.

CX-2B es ampliamente utilizado en la medición de luminancia de LED, pantallas LED, pantallas LCD, pantallas OLED, pantallas de plasma, paneles de retroiluminación, lámparas indicadoras, iluminación de paisajes, farolas, semáforos, lámparas automotrices, fuentes de luz, ingeniería de iluminación, etc

Características de la esfera integradora de ULBRICTH

Rango

0,001cd/m2~2kcd/m2~200kcd/m2(Con atenuador)

Precisión

±5%

Resolución

Más de 1300×1000 pixeles

Función de medición

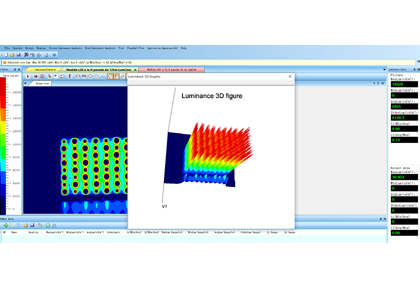

Luminancia de punto único/multipunto, uniformidad de luminancia, máximo regional, mínimo, promedio, mínimo/máximo, valores mínimos/promedio de luminancia.

Especificaciones Técnicas

Área mínima de medición:
- 380mm*258mm @50mm distancia con lente gran angular.
- 80mm*59mm @50mm distancia con lente de ángulo ordinario.

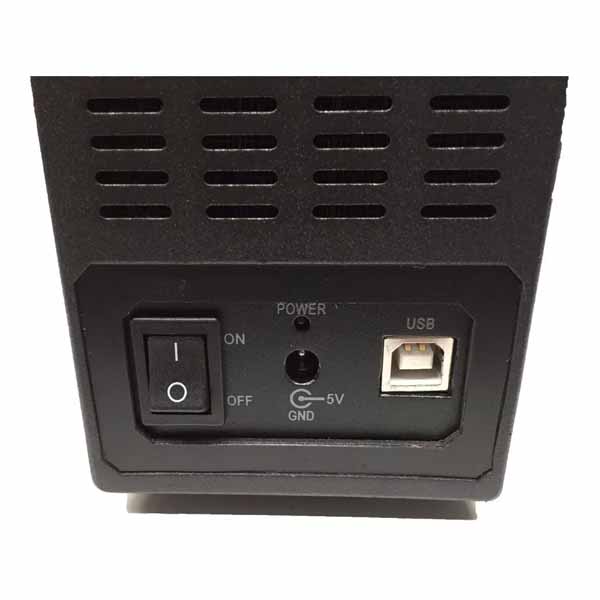

Requisitos de alimentación: AC 230V o 50Hz o 5V DC o adaptador con fuente de alimentación para mechero de coche.

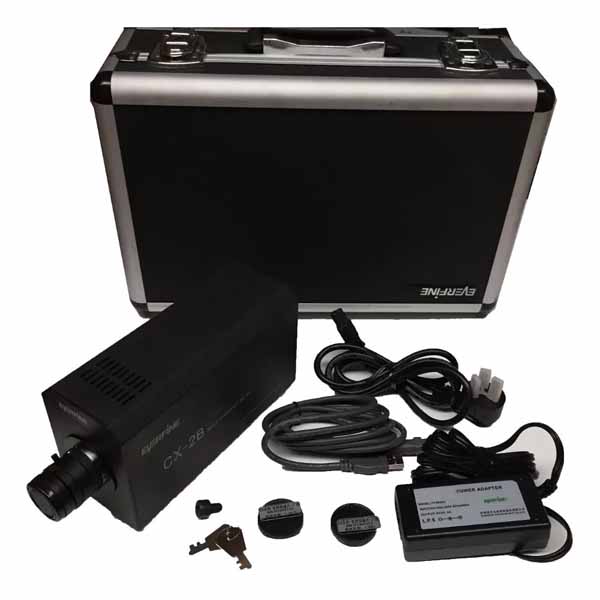

Accesorios estándar: MCU, adaptador de CA, cable USB, software, caja de aluminio.
Función de medición: Luminancia de punto único/multipunto, uniformidad de luminancia, máximo regional, mínimo, promedio, mínimo/máximo, valores mínimos/promedio de luminancia.

Rango: 0.001cd/m2 – 2000 000cd/m2 (Con atenuador)
Resolución: +1300x1000px
Precisión de luminancia: ±4%
Repetibilidad de luminancia: ±0.5% (Fuente de luz estándar A)
Linealidad de luminancia: ±3%
Tiempo de exposición por disparo único: 5n ~ 10s
Enfoque de la lente: f:56mm(Campo estándar) o f:12mm(Campo amplio)
Distancia de medición: 150mm al infinito

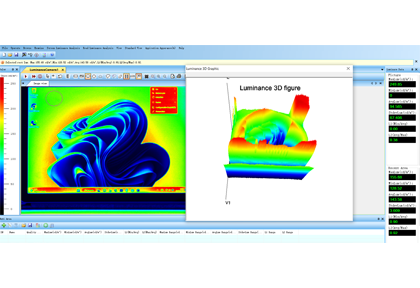

Luminancímetro de cámara CCD

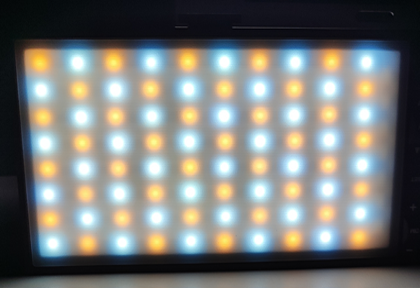

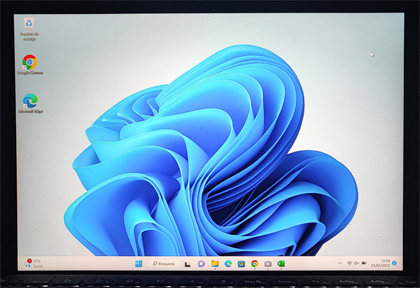

Los lucímetros de cámara CCD ofrecen ventajas significativas al medir pantallas LEDs o matrices de LEDs. Estas incluyen mediciones precisas, amplio rango dinámico para capturar niveles de brillo extremos, evaluación de uniformidad para identificar problemas en la pantalla, análisis espacial para detectar patrones de iluminación no deseados, y mayor eficiencia y facilidad de uso. Estas herramientas garantizan la calidad visual y el rendimiento óptimo de los displays en diversos dispositivos y aplicaciones.

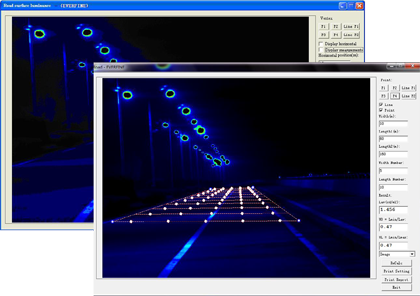

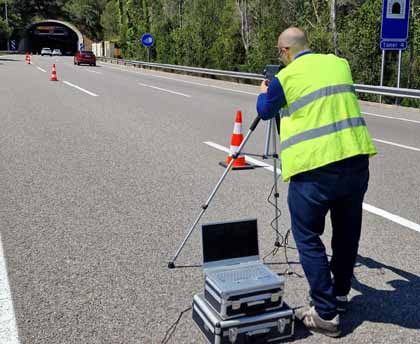

Medición automática de toda la luminancia de la carretera y las uniformidades

El CX-2B tiene una función personalizada para analizar la luminancia de la superficie de la carretera, según la norma Europea EN 13201, recomendaciones CIE 115 y CIE 140 y Real Decreto 1890/2008 de España.

Esta función utiliza datos de la luminancia del área designada para calcular la luminancia promedio y las uniformidades (Uo, UL).

Los datos de luminancias obtenidas se pueden exportar a un archivo Excel.
